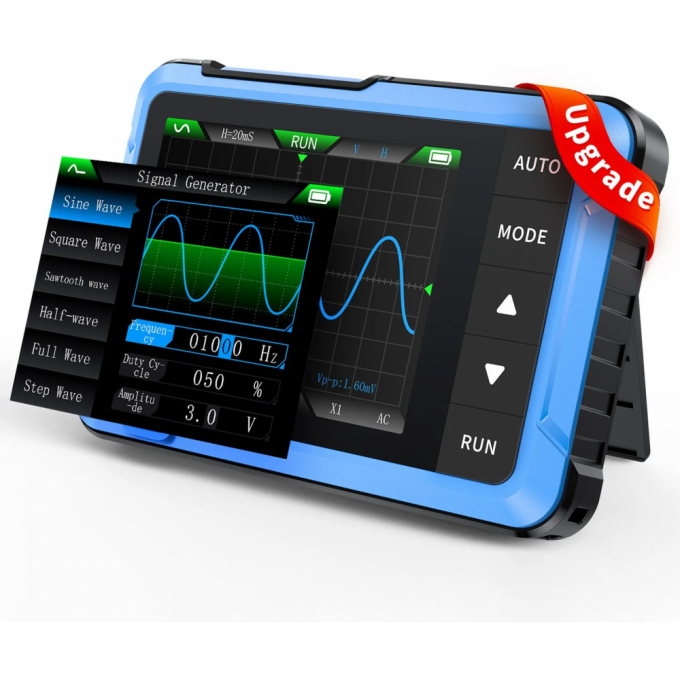

Осциллограф цифровой одноканальный FNIRSI 10 МГц 48 Мвыборок/с DSO-510

FNIRSI DSO-510 — это одноканальный цифровой осциллограф, предназначенный для тестирования сигналов, исследований и разработок. Устройство обеспечивает частоту дискретизации 48 Мвыборок/с и полосу пропускания 10 МГц. Встроенный генератор сигналов DDS поддерживает 13 типов сигналов с частотой до 50 кГц. Осциллограф оснащен 2,8-дюймовым TFT-дисплеем с разрешением 320×240 пикселей.

Прибор поддерживает различные режимы запуска, включая одиночный, обычный и автоматический. Он способен работать с периодическими аналоговыми и непериодическими цифровыми сигналами. Диапазон напряжения составляет ±400 В. Функции обработки включают масштабирование, паузу, послесвечение, а также сохранение и экспорт изображений. Устройство питается от USB Type-C (5 В/1 А) и имеет встроенный аккумулятор ёмкостью 1000 мА·ч.

Осциллограф FNIRSI DSO-510 подходит для использования в образовательных проектах, а также для ремонта и диагностики электронных устройств. Время автономной работы от аккумулятора составляет до 4 часов. Интерфейс доступен на китайском и английском языках. Компактные размеры и малый вес (104 г) обеспечивают портативность прибора.

Устройство оснащено функцией AUTO для быстрого отображения сигналов одним нажатием. Чувствительность вертикального канала варьируется от 10 мВ/дел до 20 В/дел, а диапазон временной развертки — от 50 нс/дел до 20 с/дел. Поддерживаются типы входного сигнала AC и DC. Режимы синхронизации включают автоматический, нормальный и одноразовый, с фронтовым типом триггера (восходящий, нисходящий).

• Частота дискретизации 48 Мвыборок/с;
• Полоса пропускания 10 МГц;
• Диапазон напряжения ±400 В;
• Генератор сигналов DDS с поддержкой 13 типов сигналов;
• Частота генератора сигналов до 50 кГц;
• Функция AUTO для мгновенного отображения сигналов;
• Режимы запуска: одиночный, обычный, автоматический;
• Поддержка периодических аналоговых и непериодических цифровых сигналов;
• 2,8-дюймовый TFT-экран с разрешением 320×240 пикселей;
• Функции обработки: масштабирование, пауза, послесвечение, сохранение и экспорт изображений;
• Аккумулятор ёмкостью 1000 мА·ч;
• До 4 часов автономной работы;
• Зарядка через USB Type-C;
• Компактный и портативный дизайн (вес 104 г).
