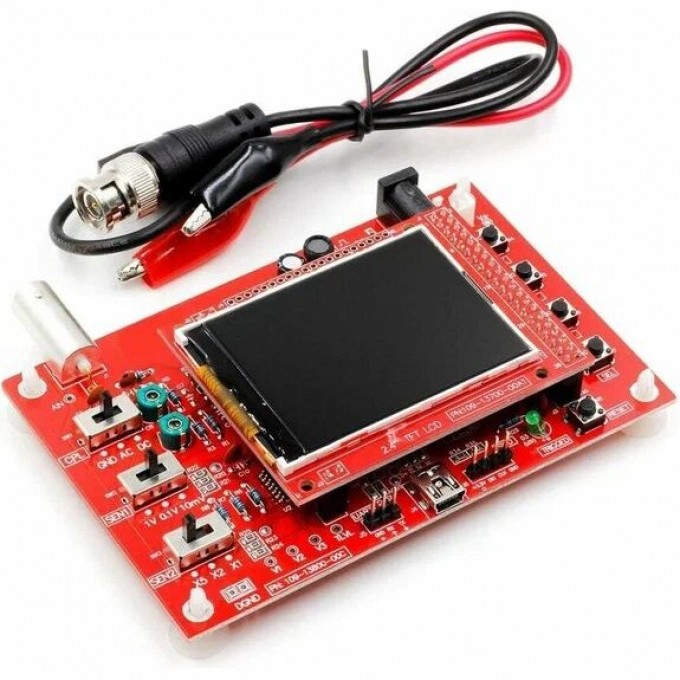

Осциллограф цифровой одноканальный FNIRSI 200 кГц 1 Мвыб/с 138

FNIRSI 138 — это компактный одноканальный цифровой осциллограф, предназначенный для выполнения базовых задач по диагностике, обучения и DIY-проектов. Устройство имеет полосу пропускания 200 кГц и частоту дискретизации 1 Мвыб/с, что позволяет визуализировать аудиосигналы, ШИМ и сигналы с датчиков. Осциллограф оснащен цветным TFT-дисплеем размером 2,4 дюйма с разрешением 320×240 пикселей.

Прибор поддерживает режимы синхронизации: автоматический, нормальный и однократный, с возможностью запуска по фронту (восходящему или нисходящему). Глубина записи составляет 1024 Кб, а вертикальное разрешение — 12 бит. Входное сопротивление прибора 1 МОм, 20 пФ, с защитой входа до 50 В (1X) и 400 В (10X). Диапазон развертки по времени варьируется от 10 мкс/дел до 500 с/дел, а чувствительность по вертикали — от 10 мВ/дел до 5 В/дел.

FNIRSI 138 питается от источника постоянного тока 9 В (диапазон 8–10 В) с потреблением 120 мА, что позволяет использовать его с PowerBank или адаптером. Устройство имеет интерфейс USB для подключения. Рабочая температура прибора составляет от 0 до 40 °C, а температура хранения — от -10 до 50 °C. Точность измерения напряжения составляет ±5%.

Этот осциллограф подходит для начинающих пользователей и применяется в таких областях, как ремонт электроники, работа с платформами Arduino и базовая автодиагностика. Простой интерфейс обеспечивает удобство использования.

• Полоса пропускания 200 кГц для аудиосигналов, ШИМ, датчиков;
• Частота дискретизации 1 Мвыб/с для точной визуализации;
• Цветной TFT-дисплей 2,4 дюйма, чёткий даже при слабом освещении;
• Питание 9 В (PowerBank или адаптер), ток 120 мА;
• Режимы синхронизации: авто, нормальный, однократный;
• Применение: ремонт электроники, Arduino, автодиагностика;
• Простое управление, точность ±5%.
